Rilievo e digitalizzazione 3D · dal 2023

Scansioni sul campo

Fotogrammetria fuori dal museo: un nuraghe, un'edicola affrescata, un affioramento geologico, una maiolica.

Modelli fatti fuori dal lavoro per il museo, su soggetti diversi: archeologia, pittura murale, geologia, ceramica.

Il Nuraghe Losa, in Sardegna: due dettagli della pietra. L'edicola affrescata di San Clemente al Vomano, ripresa con la Sony. Il Livello Bonarelli sul Monte Foltrone, un affioramento geologico, e la corteccia di un olivo, tutti e due con l'iPhone. Una mattonella di maiolica dipinta a mano, la prima prova del flash a polarizzazione incrociata. E l'Oliera, un calco in gesso ripreso nel dicembre 2023 in una lightbox: il mio primo modello.

I modelli, dal mio account Sketchfab

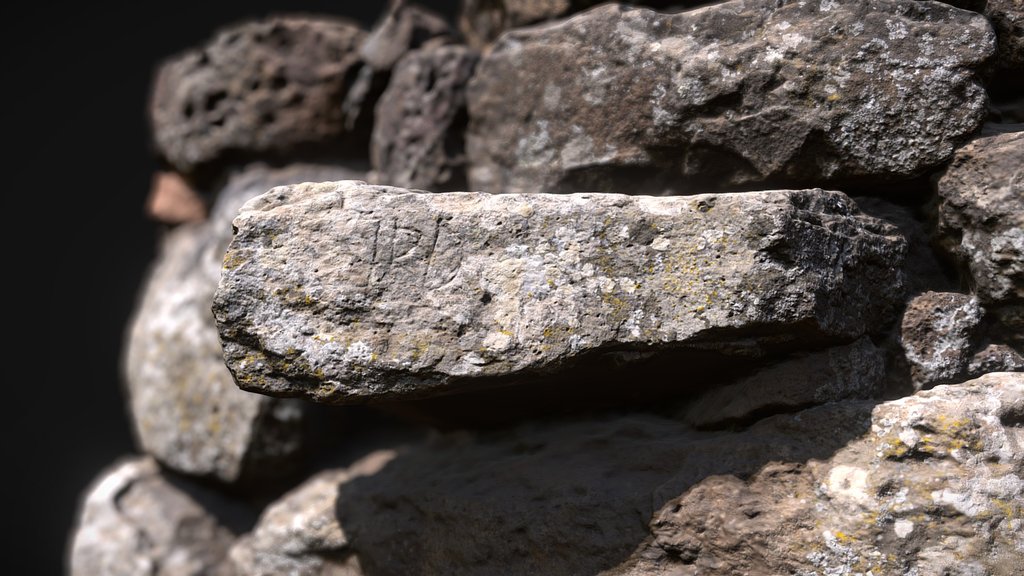

Nuraghe Losa, dettaglio inciso

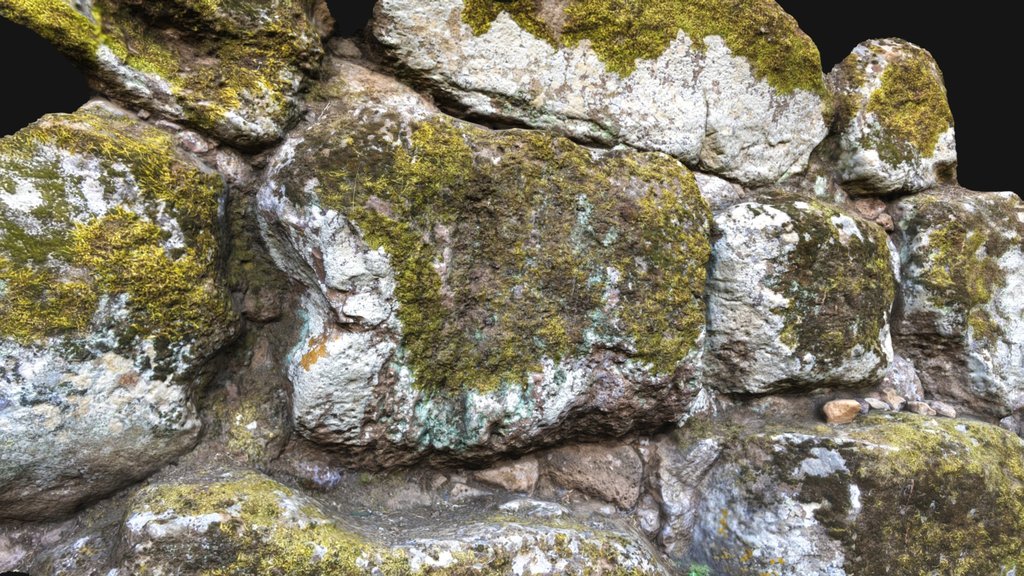

Nuraghe Losa, dettaglio della pietra

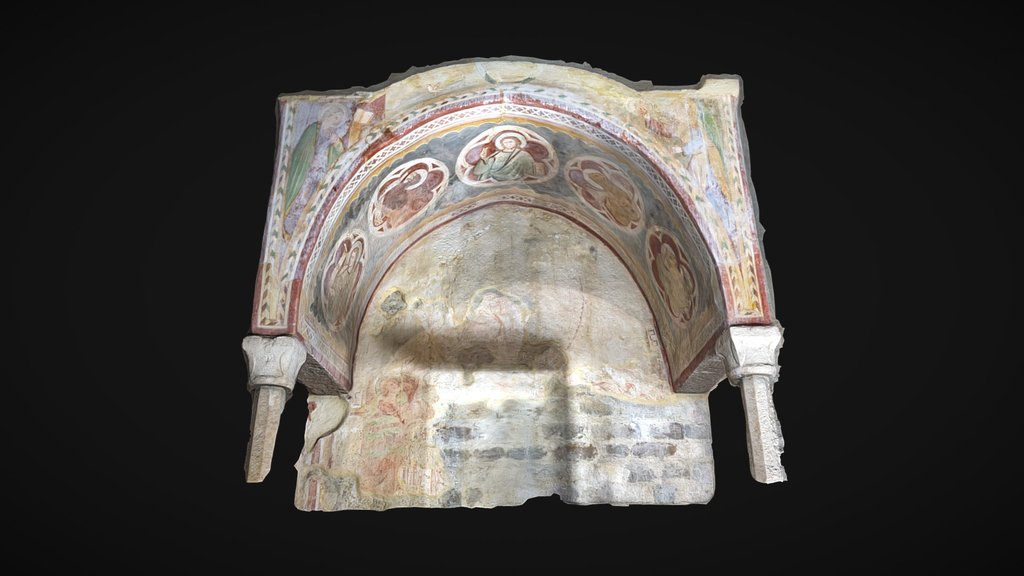

San Clemente al Vomano, edicola affrescata
Livello Bonarelli, Monte Foltrone

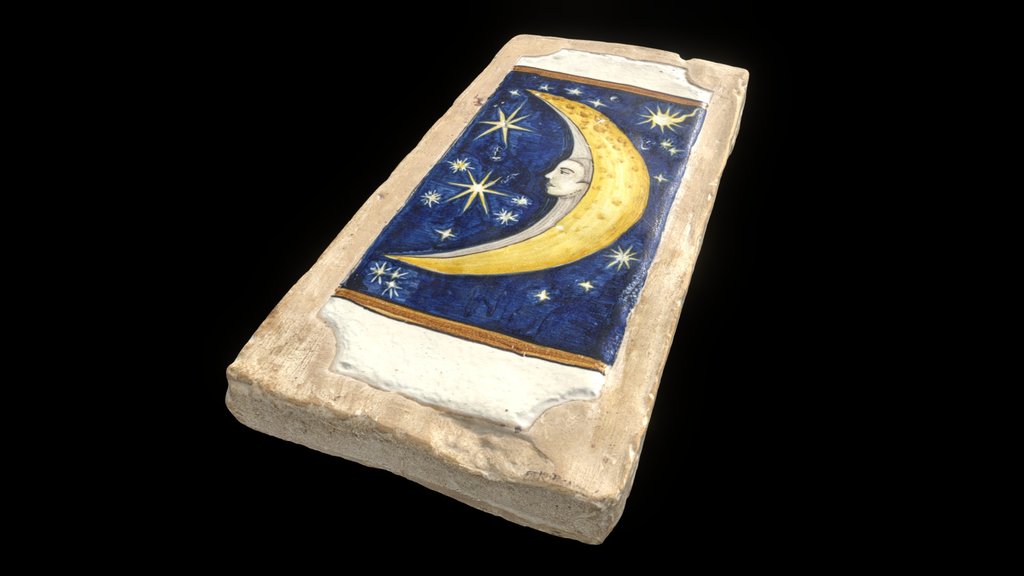

Mattonella di maiolica, la prima cattura a polarizzazione incrociata

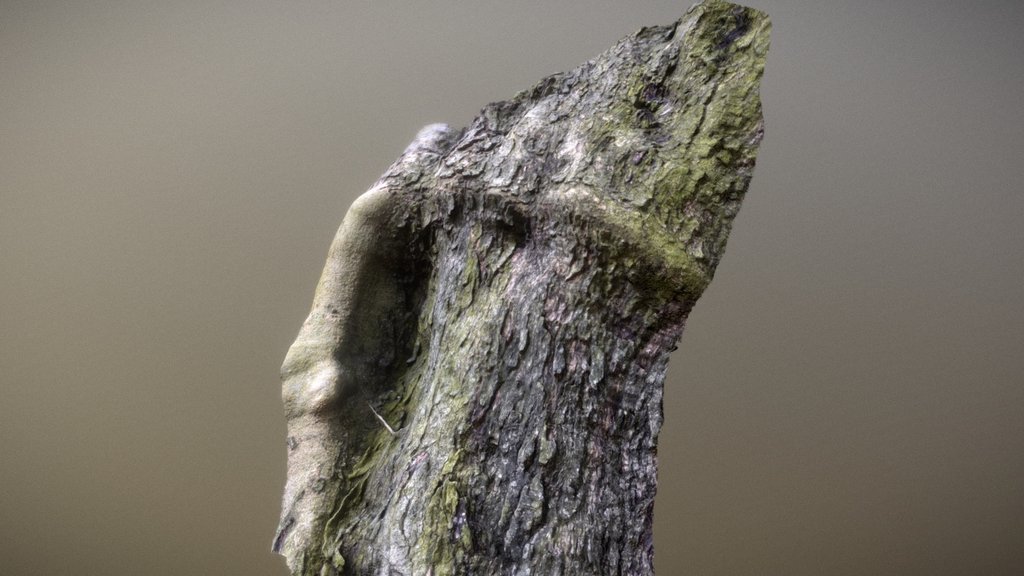

Corteccia d'olivo

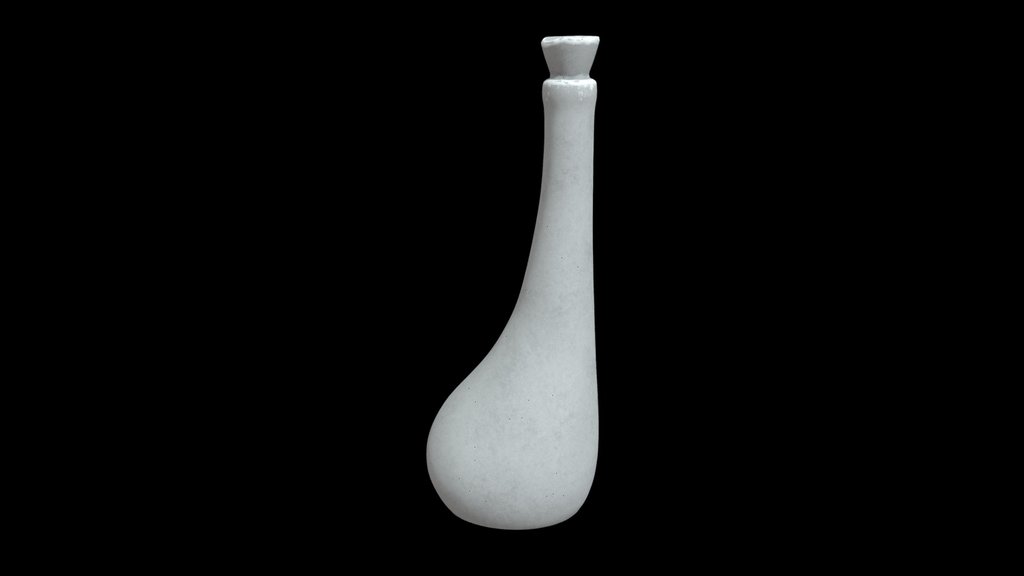

Oliera, calco in gesso: il primo modello, dicembre 2023

Il Livello Bonarelli

Ripreso con l'iPhone su un affioramento: 226 immagini, tutte allineate, una nuvola di 12,5 milioni di punti. L'errore di riproiezione, 2,51 pixel, è circa tre volte quello del lavoro su rig. Per quello a cui serve va bene: è un modello per vedere l'affioramento, non per misurarlo.

Le misure, a confronto

Grandezza	San Clemente	Bonarelli	Corteccia d'olivo	Mattonella
Fotocamera	Sony A6100	iPhone 12 Pro	iPhone 12 Pro	Sony A6100, flash a polarizzazione incrociata
Immagini allineate	142 su 142	226 su 226	60 su 60	119 su 119
Risoluzione a terra	n/a	0,264 mm/pixel	0,614 mm/pixel	n/a
Errore di riproiezione	1,76 pixel	2,51 pixel	1,5 pixel	0,733 pixel

San Clemente: Fotocamera; Sony A6100; Immagini allineate; 142 su 142; Risoluzione a terra; n/a; Errore di riproiezione; 1,76 pixel

Bonarelli: Fotocamera; iPhone 12 Pro; Immagini allineate; 226 su 226; Risoluzione a terra; 0,264 mm/pixel; Errore di riproiezione; 2,51 pixel

Corteccia d'olivo: Fotocamera; iPhone 12 Pro; Immagini allineate; 60 su 60; Risoluzione a terra; 0,614 mm/pixel; Errore di riproiezione; 1,5 pixel

Mattonella: Fotocamera; Sony A6100, flash a polarizzazione incrociata; Immagini allineate; 119 su 119; Risoluzione a terra; n/a; Errore di riproiezione; 0,733 pixel

Misurati sui quattro soggetti che hanno un report di Agisoft Metashape.
